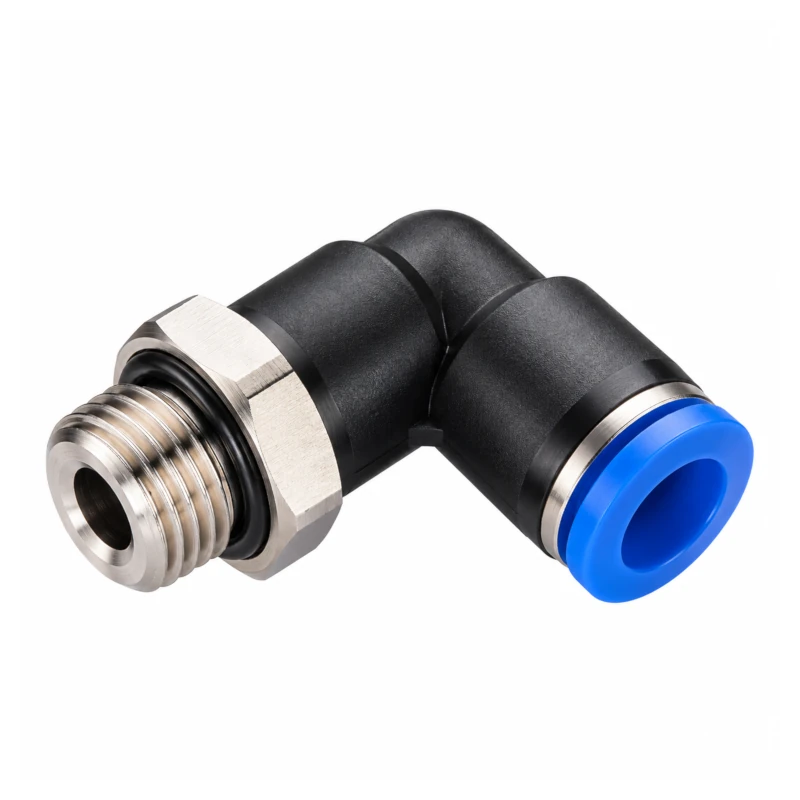

OKRETNO KOLENO PLG 12-1/2″ YWPLG1212 CDC PNEUMATICS

Okretno koleno PLG 12-1/2″ YWPLG1212 CDC Pneumatics

• Okretno koleno 12-1/2″ PLG CDC Pneumatics namenjeno je za povezivanje pneumatskog creva spoljnog prečnika 12 mm sa komponentama koje imaju odgovarajući navojni priključak 1/2″. Ugaona konstrukcija omogućava promenu pravca pneumatskog voda za 90°. Zbog toga je posebno praktično u instalacijama gde je prostor za montažu ograničen.
• Koleno koristi push-in, odnosno One-Touch sistem povezivanja. Pneumatsko crevo se jednostavno umeće u odgovarajući prihvat, bez potrebe za dodatnim stezanjem. Ovakav način povezivanja ubrzava montažu i omogućava uredno postavljanje pneumatskih vodova.
• Sa jedne strane nalazi se prihvat za crevo Ø12 mm, dok se sa druge strane nalazi muški navoj 1/2″. Ova kombinacija omogućava direktno povezivanje pneumatskog voda sa odgovarajućim ventilima, cilindrima, razvodnicima i drugim komponentama sistema komprimovanog vazduha.
• Okretno koleno 12-1/2″ omogućava podešavanje smera izlaza za crevo nakon montaže. Okretna konstrukcija olakšava prilagođavanje položaja creva rasporedu pneumatskih komponenti. Time se smanjuje potreba za oštrim savijanjem creva i omogućava preglednija organizacija instalacije.
• Push-in mehanizam pojednostavljuje i kasnije održavanje sistema. Pritiskom na prsten priključka crevo se može osloboditi i izvući. To olakšava zamenu creva, servisiranje opreme i naknadne izmene pneumatskog razvoda. Pre odvajanja creva potrebno je ispustiti pritisak iz sistema.
• CDC Pneumatics PLG koleno predstavlja praktično rešenje za industrijsku pneumatiku, automatizaciju i proizvodne mašine. Kombinacija priključka za crevo Ø12 mm, navoja 1/2″ i okretne ugaone izvedbe omogućava jednostavno povezivanje komponenti u različitim pneumatskim instalacijama.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PL12-G04 (PL-G serija)
• Šifra: YWPLG1212
• Tip: Okretno koleno 90° – muško
• Tip priključka: Push-in priključak za pneumatsko crevo × muški G navoj
• Prečnik creva (ØD): 12 mm
• Navoj (T): G 1/2″
• ØP: 20,5 mm
• L: 31,4 mm
• E: 28,7 mm
• A: 8,0 mm
• B: 22,9 mm
• H (Hex): 24 mm
• Unutrašnji otvor (Orifice): 10,0 mm
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–150 PSI (do 10,3 bar)
• Vakuum: -29,5 inHg / -750 mmHg (-750 Torr)
• Radna temperatura: 0–60 °C
• Težina: 45,0 g
