REDUCIR SPOJNICA – PRELAZ ZA CREVO 8–6 MM PG 08-06 YWPG0806 CDC PNEUMATICS

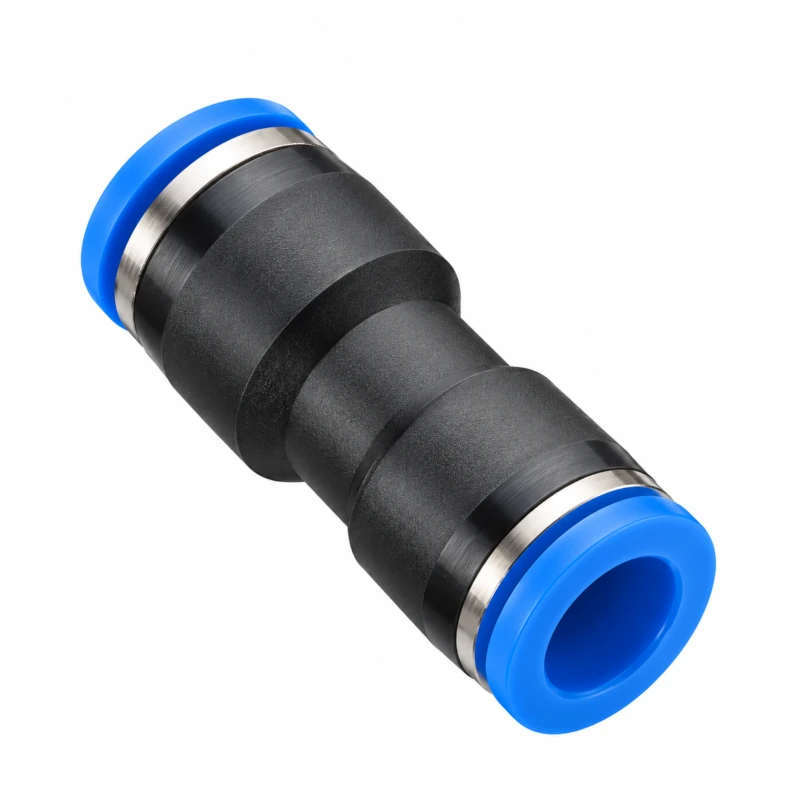

Reducir spojnica – prelaz za crevo 8-6 mm PG 08-06 YWPG0806 CDC Pneumatics

• Reducir spojnica za crevo 8-6 mm PG 08-06 CDC Pneumatics namenjena je za jednostavno povezivanje pneumatskih creva različitih prečnika.
• Omogućava direktan prelaz sa creva spoljnog prečnika 8 mm na crevo spoljnog prečnika 6 mm. Model PG08-06 pripada grupi ravnih reducir spojnica sa push-in sistemom povezivanja.
• Push-in konstrukcija omogućava brzo postavljanje creva bez dodatnog alata.
• Crevo se jednostavno utiskuje u odgovarajući priključak spojnice. Ovakav način povezivanja olakšava montažu pneumatskih instalacija, kao i kasnije održavanje ili zamenu komponenti.
• Spojnica ima dva priključka različitog prečnika.
• Sa jedne strane nalazi se priključak za pneumatsko crevo spoljnog prečnika 8 mm, dok je sa druge strane priključak za crevo od 6 mm. Nema navojni priključak. Zbog toga je pogodna kada je potrebno napraviti direktan prelaz između dve dimenzije creva.
• Prema dostupnim podacima za ovaj CDC Pneumatics model, telo spojnice je izrađeno od termoplastičnog materijala.
• Zaptivanje se ostvaruje NBR zaptivkama, dok su prstenovi za otpuštanje creva izrađeni od acetala.
• Reducir spojnica za crevo 8-6 mm PG 08-06 koristi se u pneumatskim sistemima, industrijskoj automatizaciji i instalacijama komprimovanog vazduha.
• Kompaktna konstrukcija omogućava primenu i na mestima gde nema mnogo prostora za povezivanje.
• Jednostavna montaža, direktna redukcija sa 8 na 6 mm i push-in sistem čine ovu spojnicu praktičnim rešenjem za izradu i servisiranje pneumatskih instalacija.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PG 08-06 / PG-0806
• Tip: Ravna reducir spojnica
• Tip priključka: Push-in / brzi priključak
• Prečnik creva 1 (ØD1): 8 mm
• Prečnik creva 2 (ØD2): 6 mm
• ØP1: 14,5 mm
• ØP2: 12,5 mm
• E: 37,6 mm
• B1: 18,3 mm
• B2: 16,4 mm
• Unutrašnji otvor (orifice): Ø4 mm
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–150 PSI (do 10,3 bar)
• Vakuum: do -750 mmHg
• Radna temperatura: 0–60 °C
• Materijal tela: PBT
• Materijal zaptivke: NBR
• Pogodna creva: poliuretan (PU) i najlon
• Težina: 8 g
