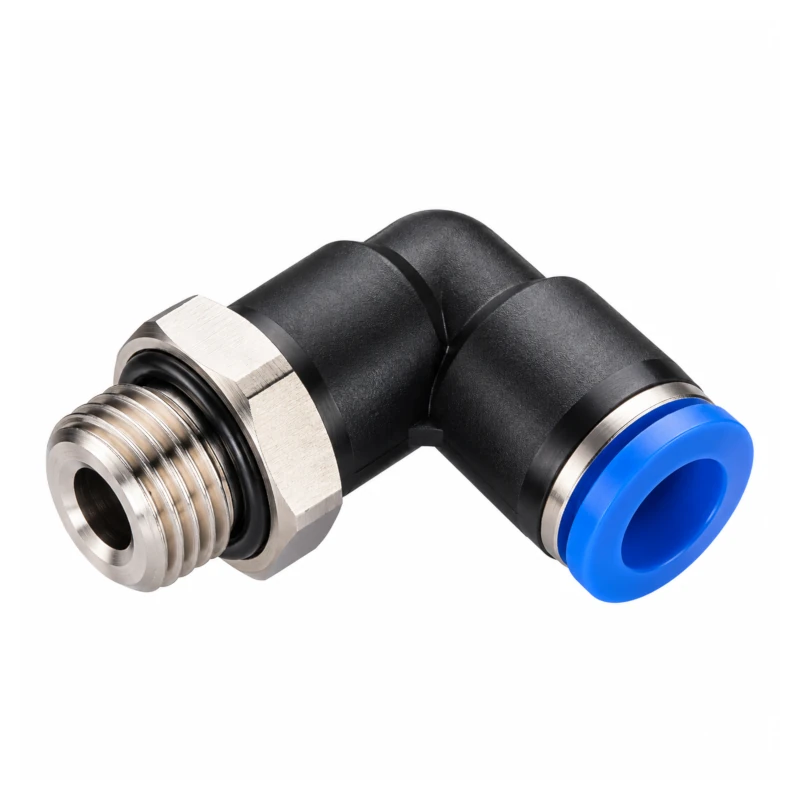

OKRETNO KOLENO PLG 10-1/8″ YWPLG1018 CDC PNEUMATICS

Okretno koleno PLG 10-1/8″ YWPLG1018 CDC Pneumatics

• Okretno koleno 10-1/8″ PLG CDC Pneumatics namenjeno je za povezivanje pneumatskog creva spoljnog prečnika 10 mm sa komponentama koje koriste navojni priključak 1/8″. Ugaona konstrukcija omogućava promenu pravca pneumatskog voda za 90°. Zbog toga je posebno praktično na mestima gde je prostor za montažu ograničen.
• Koleno koristi push-in, odnosno One-Touch sistem povezivanja. Pneumatsko crevo se jednostavno umeće u odgovarajući prihvat. Nije potrebno dodatno stezanje creva, što ubrzava montažu i omogućava uredno povezivanje pneumatskih komponenti.
• Sa jedne strane nalazi se prihvat za crevo Ø10 mm, dok se sa druge strane nalazi muški navoj 1/8″. Ovakva kombinacija omogućava povezivanje pneumatskog voda sa odgovarajućim ventilima, cilindrima, razvodnicima i drugim elementima sistema komprimovanog vazduha.
• Okretno koleno 10-1/8″ omogućava podešavanje smera izlaza za crevo nakon montaže. Okretna konstrukcija olakšava prilagođavanje položaja creva rasporedu pneumatskih komponenti. Time se smanjuje potreba za nepotrebnim savijanjem creva i omogućava pregledniji raspored instalacije.
• Push-in mehanizam pojednostavljuje i održavanje sistema. Pritiskom na prsten priključka crevo se može osloboditi i izvući. Ovakav način povezivanja olakšava zamenu creva, servisiranje opreme i naknadne izmene pneumatskog razvoda.
• CDC Pneumatics PLG koleno pogodno je za industrijsku pneumatiku, automatizaciju, proizvodne mašine i različite sisteme komprimovanog vazduha. Kombinacija priključka za crevo Ø10 mm, navoja 1/8″ i okretne ugaone izvedbe predstavlja praktično rešenje za montažu pneumatskih instalacija.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PL10-G01 (PL-G serija)
• Šifra: YWPLG1018
• Tip: Okretno koleno 90° – muško
• Tip priključka: Push-in priključak za pneumatsko crevo × muški G navoj
• Prečnik creva (ØD): 10 mm
• Navoj (T): G 1/8″
• ØP: 17,5 mm
• L: 25,5 mm
• E: 24,6 mm
• A: 5,0 mm
• B: 20,2 mm
• H (Hex): 17 mm
• Unutrašnji otvor (Orifice): 6,0 mm
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–150 PSI (do 10,3 bar)
• Vakuum: -29,5 inHg / -750 mmHg (-750 Torr)
• Radna temperatura: 0–60 °C
• Težina: 23,0 g
