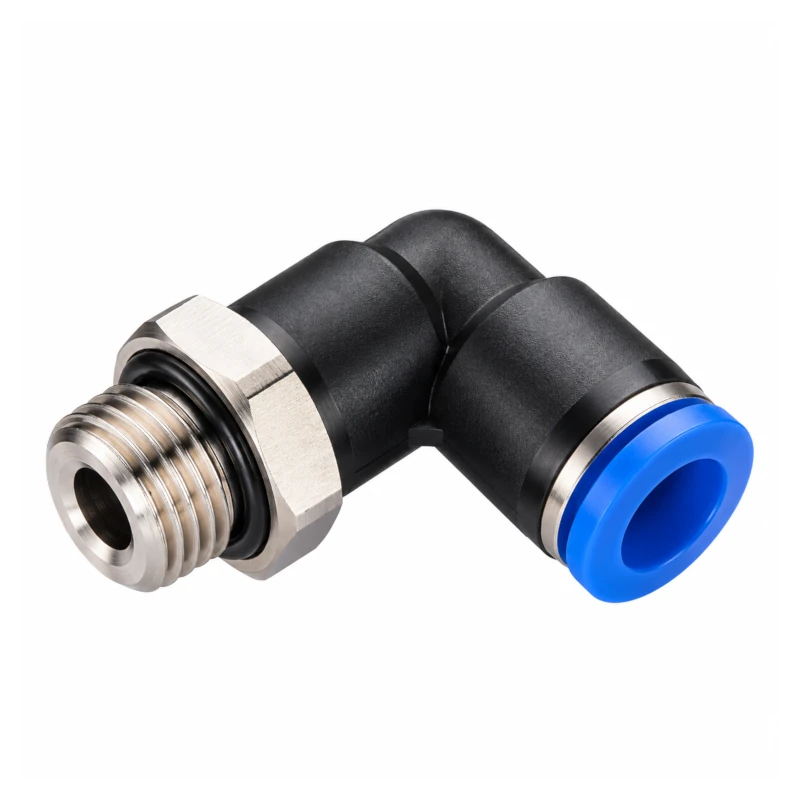

OKRETNO KOLENO PLG 10-1/4″ YWPLG1014 CDC PNEUMATICS

Okretno koleno PLG 10-1/4″ YWPLG1014 CDC Pneumatics

• Okretno koleno 10-1/4″ PLG CDC Pneumatics namenjeno je za povezivanje pneumatskog creva spoljnog prečnika 10 mm sa komponentama koje imaju odgovarajući navojni priključak 1/4″. Ugaona konstrukcija omogućava promenu pravca pneumatskog voda za 90°. To ga čini praktičnim rešenjem za instalacije u kojima je prostor za montažu ograničen.
• Koleno koristi push-in, odnosno One-Touch sistem povezivanja. Pneumatsko crevo se jednostavno umeće u odgovarajući prihvat. Nije potrebno dodatno stezanje, što ubrzava montažu i omogućava uredno povezivanje elemenata pneumatskog sistema.
• Sa jedne strane nalazi se prihvat za crevo Ø10 mm, dok je sa druge strane muški navoj 1/4″. Ova kombinacija omogućava direktno povezivanje pneumatskog voda sa odgovarajućim ventilima, cilindrima, razvodnicima i drugim komponentama sistema komprimovanog vazduha.
• Okretno koleno 10-1/4″ omogućava podešavanje smera izlaza za crevo nakon montaže. Položaj kolena može se prilagoditi rasporedu komponenti u sistemu. Time se olakšava pravilno vođenje pneumatskog creva i smanjuje potreba za njegovim nepotrebnim ili oštrim savijanjem.
• Push-in mehanizam pojednostavljuje i kasnije održavanje. Pritiskom na prsten priključka crevo se može jednostavno osloboditi i izvući. To ubrzava zamenu creva, servisiranje opreme i naknadne izmene pneumatskog razvoda. Pre odvajanja creva potrebno je ispustiti pritisak iz sistema.
• CDC Pneumatics PLG koleno pogodno je za industrijsku pneumatiku, automatizaciju, proizvodne mašine i različite sisteme komprimovanog vazduha. Kombinacija creva Ø10 mm, navoja 1/4″ i okretne ugaone izvedbe pruža fleksibilno rešenje za povezivanje pneumatskih komponenti.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PL10-G02 (PL-G serija)
• Šifra: YWPLG1014
• Tip: Okretno koleno 90° – muško
• Tip priključka: Push-in priključak za pneumatsko crevo × muški G navoj
• Prečnik creva (ØD): 10 mm
• Navoj (T): G 1/4″
• ØP: 17,5 mm
• L: 27,5 mm
• E: 24,6 mm
• A: 6,5 mm
• B: 20,2 mm
• H (Hex): 17 mm
• Unutrašnji otvor (Orifice): 6,0 mm
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–150 PSI (do 10,3 bar)
• Vakuum: -29,5 inHg / -750 mmHg (-750 Torr)
• Radna temperatura: 0–60 °C
• Težina: 24,0 g
