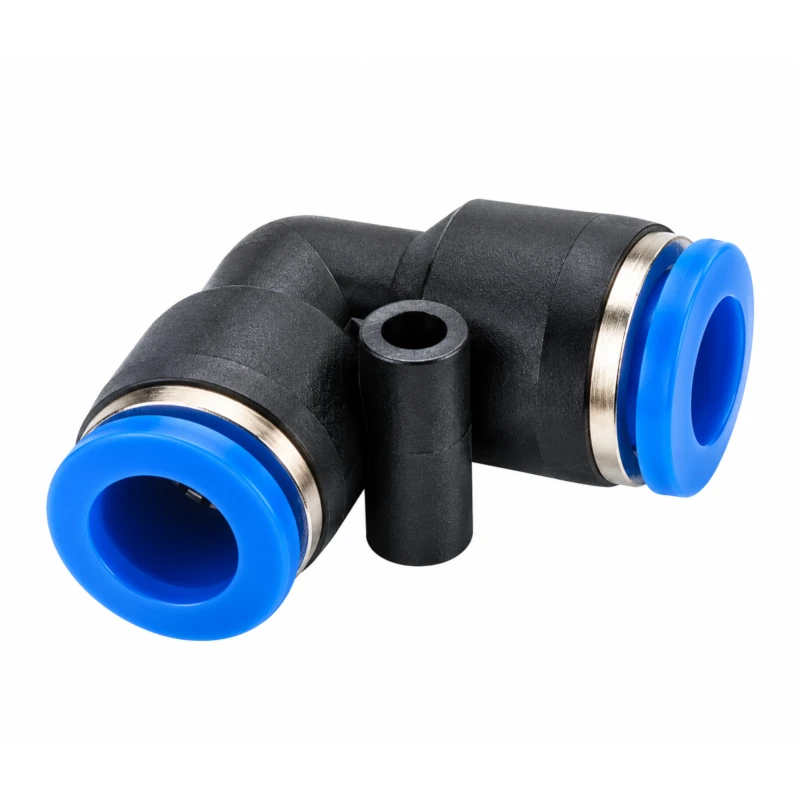

OKRETNO KOLENO 12 MM PUL12 YWPUL12 CDC PNEUMATICS

Okretno koleno 12 mm PUL12 YWPUL12 CDC Pneumatics

• Okretno koleno 12 mm PUL12 CDC Pneumatics namenjeno je za povezivanje dva pneumatska creva spoljnog prečnika 12 mm pod uglom od 90°. Omogućava jednostavnu promenu pravca pneumatskog voda bez upotrebe dodatnih adaptera ili navojnih priključaka. Predstavlja praktično rešenje za izradu i održavanje sistema komprimovanog vazduha.
• Koleno koristi push-in, odnosno One-Touch sistem povezivanja. Pneumatska creva se direktno umeću u odgovarajuće prihvate. Nije potrebno dodatno stezanje, što ubrzava montažu i omogućava uredno povezivanje elemenata pneumatske instalacije.
• Model PUL12 ima dva priključka za creva istog spoljnog prečnika Ø12 mm. Ugaona konstrukcija omogućava promenu smera pneumatskog voda za 90°. Ovakva izvedba posebno je korisna kada je potrebno promeniti pravac creva na ograničenom prostoru ili izbeći njegovo prekomerno savijanje.
• Okretno koleno 12 mm pogodno je za primenu u industrijskim mašinama, proizvodnim linijama, pneumatskim uređajima i sistemima automatizacije. Kompaktna konstrukcija omogućava jednostavnu ugradnju u različite pneumatske sklopove. Pravilno vođenje creva doprinosi preglednijem rasporedu instalacije i olakšava pristup ostalim komponentama sistema.
• Push-in mehanizam pojednostavljuje i kasnije održavanje. Pritiskom na prsten priključka crevo se može osloboditi i izvući. To olakšava zamenu creva, servisiranje opreme i naknadne izmene pneumatskog razvoda. Pre odvajanja creva potrebno je ispustiti pritisak iz sistema.
• CDC Pneumatics PUL12 predstavlja praktično rešenje za povezivanje pneumatskih creva Ø12 mm. Kombinacija ugaone izvedbe, jednostavne montaže i kompaktne konstrukcije omogućava uredno povezivanje pneumatskih vodova u različitim industrijskim primenama.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PUL10 (standardna PUL serija)
• Šifra: YWPUL10
• Tip: Ugaona pneumatska spojnica 90° – koleno
• Tip priključka: Push-in × Push-in (brzi priključak za dva pneumatska creva)
• Prečnik creva (ØD): 10 mm × 10 mm
• Navoj: Nema
• ØP: 17,5 mm
• L: 25,4 mm
• E: 25,4 mm
• ØC: 4,3 mm
• B: 20,2 mm
• M: 10,9 mm
• Unutrašnji otvor (Orifice): 8,0 mm
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–150 PSI (do 10,3 bar)
• Vakuum: -29,5 inHg / -750 mmHg (-750 Torr)
• Radna temperatura: 0–60 °C
• Težina: 13,0 g
