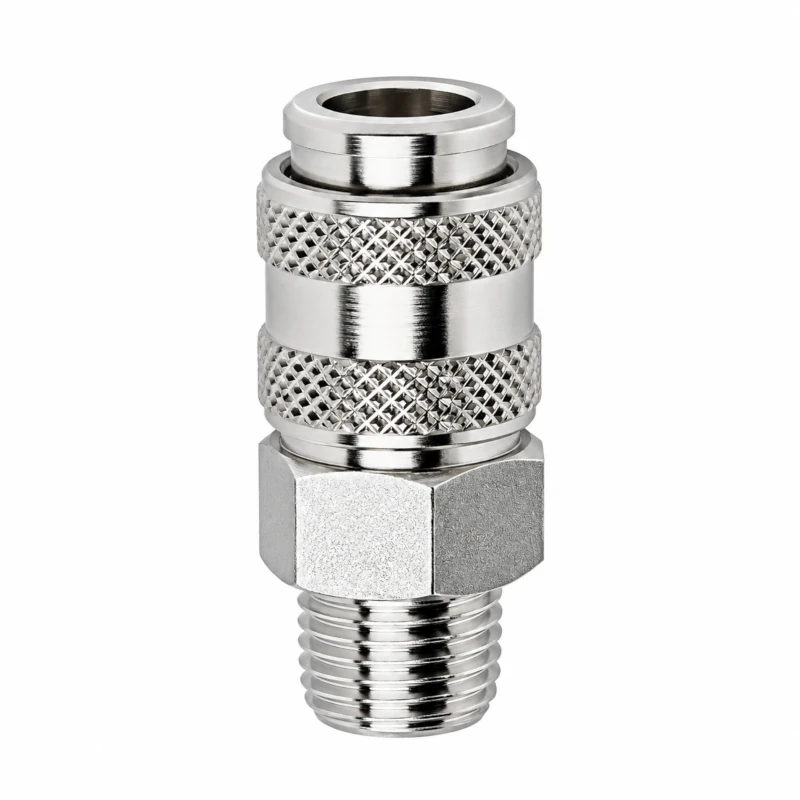

BRZA PNEUMATSKA SPOJNICA SA SPOLJNIM NAVOJEM 1/8″ MINI 5051 1/8G CAMOZZI

Brza pneumatska spojnica sa spoljnim navojem 1/8″ mini 5051 1/8G Camozzi

• Brza pneumatska spojnica 1/8″ MINI 5051 1/8G Camozzi namenjena je povezivanju pneumatskih uređaja i komponenti sa odgovarajućim brzim pneumatskim utikačem u sistemima komprimovanog vazduha.
• Za razliku od spojnica sa priključkom za crevo, ovaj model poseduje spoljni navoj G1/8″, koji omogućava direktno povezivanje sa pneumatskom komponentom koja ima odgovarajući unutrašnji navoj.
• Spojnica pripada MINI seriji proizvođača Camozzi, koja obuhvata kompaktne priključne elemente namenjene pneumatskim instalacijama sa ograničenim prostorom za montažu.
• Brza pneumatska spojnica 1/8″ predstavlja ženski deo sistema brzog povezivanja i koristi se zajedno sa kompatibilnim muškim pneumatskim utikačem.
• Priključivanje se obavlja umetanjem odgovarajućeg utikača u spojnicu, čime se omogućava brzo povezivanje pneumatske opreme bez dodatnog zavrtanja priključnih elemenata.
• Navojna izvedba pogodna je za montažu na pneumatske razvodnike, ventile, priključne blokove i druge komponente sa odgovarajućim navojnim otvorom.
• Kompaktna konstrukcija posebno je korisna kod pneumatskih instalacija u kojima je potrebno racionalno iskoristiti raspoloživi prostor i omogućiti jednostavan pristup priključcima.
• Spojnica se koristi u industrijskim pogonima, servisnim radionicama, sistemima automatizacije i drugim instalacijama koje koriste komprimovani vazduh.
• Prilikom montaže potrebno je proveriti kompatibilnost navoja G1/8″ sa priključkom pneumatske komponente, kao i odgovarajući način zaptivanja navojnog spoja.
• Za pravilno povezivanje neophodno je koristiti pneumatski utikač kompatibilnog MINI profila, jer priključci različitih serija ne moraju biti međusobno zamenljivi.
• Camozzi MINI 5051 1/8G predstavlja praktično rešenje za izradu novih pneumatskih instalacija, zamenu postojećih spojnica i povezivanje opreme koja zahteva brzo priključivanje.
• Kombinacija spoljnog navoja G1/8″, kompaktne MINI izvedbe i sistema brzog povezivanja omogućava jednostavnije rukovanje pneumatskom opremom i olakšava održavanje instalacije.

Tehničke karakteristike:

• Proizvođač: Camozzi
• Model: 5051 1/8G
• Šifra proizvođača: 50-5051-0056
• Serija: 5000 – MINI
• Tip: Brza pneumatska spojnica sa spoljnim navojem
• Tip priključka: Brza pneumatska spojnica MINI + spoljni navoj
• Navoj (A1): G 1/8″ (BSPP), spoljni, cilindrični
• Nazivni prolaz (Ø): 5 mm
• D (spoljni prečnik): 17 mm
• H (visina navojnog dela): 6 mm
• L (ukupna dužina): 35 mm
• M: 20,5 mm
• SW (šestougao): 14 mm
• Težina: 28 g
• Radni medij: Komprimovani vazduh
• Radni pritisak: -0,99 do 12 bar
• Nominalni pritisak: 6 bar
• Radna temperatura: 0–80 °C (do -20 °C za suv vazduh)
• Materijal tela: Niklovani mesing
• Materijal zaptivki: NBR (nitrilna guma)
• Standard priključka: MINI profil
• Način povezivanja: Uvrtanje spoljnog navoja G 1/8″ u odgovarajući unutrašnji navoj
• Namena: Brzo povezivanje i odvajanje pneumatskih instalacija i alata sa sistemom komprimovanog vazduha
