BRZA PNEUMATSKA SPOJNICA SA SPOLJNIM NAVOJEM 1/4″ MINI 5051 1/4G CAMOZZI

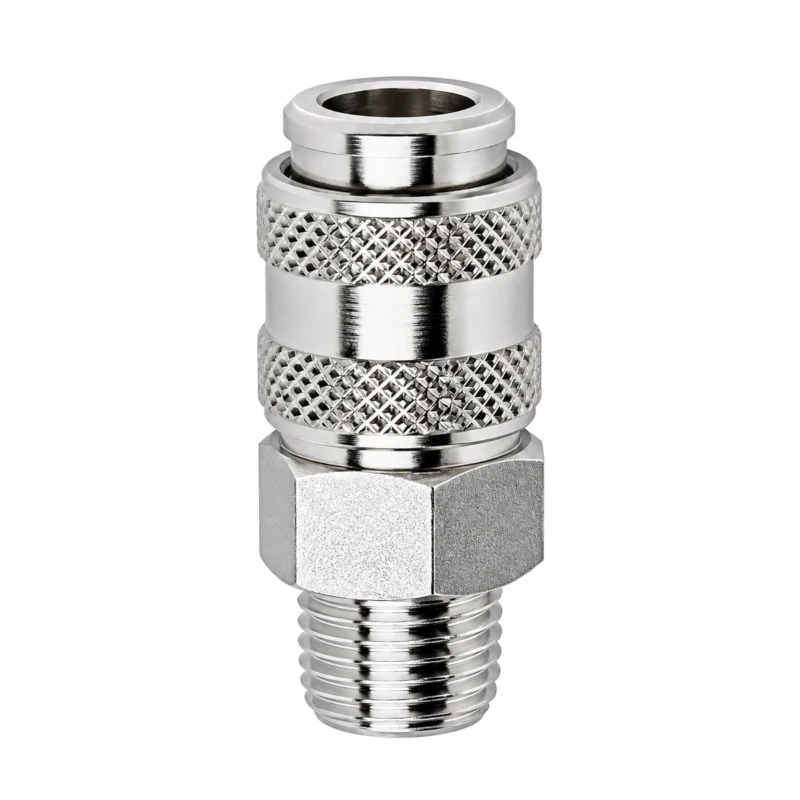

Brza pneumatska spojnica sa spoljnim navojem 1/4″ mini 5051 1/4G Camozzi

• Brza pneumatska spojnica 1/4″ MINI 5051 1/4G Camozzi namenjena je povezivanju pneumatske opreme sa odgovarajućim brzim utikačem u sistemima komprimovanog vazduha.
• Model poseduje spoljni navoj G1/4″, koji omogućava montažu na pneumatske komponente sa odgovarajućim unutrašnjim navojem.
• Spojnica pripada MINI seriji proizvođača Camozzi, koja obuhvata kompaktne elemente za brzo povezivanje pneumatskih uređaja i instalacija.
• Za razliku od modela sa priključkom za crevo, ova izvedba omogućava direktnu montažu na navojni otvor pneumatske komponente, bez dodatnog adaptera kada su priključne dimenzije odgovarajuće.
• Brza pneumatska spojnica 1/4″ predstavlja ženski deo sistema brzog povezivanja i koristi se u kombinaciji sa kompatibilnim muškim pneumatskim utikačem.
• Priključivanje se obavlja umetanjem odgovarajućeg utikača u spojnicu, čime se ostvaruje veza između pneumatskog uređaja i sistema komprimovanog vazduha.
• Sistem brzog povezivanja posebno je praktičan kod uređaja koji se često priključuju, odvajaju ili premeštaju između različitih radnih mesta.
• Spoljni navoj G1/4″ omogućava postavljanje spojnice na odgovarajuće pneumatske razvodnike, ventile, priključne blokove i druge komponente.
• Kompaktna MINI konstrukcija pogodna je za instalacije sa ograničenim prostorom, gde je važno obezbediti jednostavan pristup pneumatskim priključcima.
• Prilikom montaže potrebno je proveriti kompatibilnost navojnog priključka i primeniti odgovarajući način zaptivanja kako bi se sprečilo neželjeno propuštanje vazduha.
• Camozzi MINI 5051 1/4G može se koristiti u industrijskoj pneumatici, servisnim radionicama, proizvodnim pogonima i sistemima automatizacije.
• Za pravilno povezivanje neophodno je koristiti pneumatski utikač odgovarajućeg MINI profila, jer različite serije brzih spojnica ne moraju biti međusobno kompatibilne.
• Kombinacija spoljnog navoja G1/4″, kompaktne konstrukcije i brzog sistema povezivanja čini ovaj model praktičnim izborom za nove pneumatske instalacije i održavanje postojeće opreme.

Tehničke karakteristike:

• Proizvođač: Camozzi
• Model: 5051 1/4G
• Šifra proizvođača: 50-5051-0057
• Serija: 5000 – MINI
• Tip: Brza pneumatska spojnica sa spoljnim navojem
• Tip priključka: Brza pneumatska spojnica MINI + spoljni navoj
• Navoj (A1): G 1/4″ (BSPP), spoljni, cilindrični
• Nazivni prolaz (Ø): 5 mm
• D (spoljni prečnik): 17 mm
• H (visina navojnog dela): 8 mm
• L (ukupna dužina): 37 mm
• M: 20,5 mm
• SW (šestougao): 17 mm
• Težina: 37 g
• Radni medij: Komprimovani vazduh
• Radni pritisak: -0,99 do 12 bar
• Nominalni pritisak: 6 bar
• Radna temperatura: 0–80 °C (do -20 °C za suv vazduh)
• Materijal tela: Niklovani mesing
• Materijal zaptivki: NBR (nitrilna guma)
• Standard priključka: MINI profil
• Način povezivanja: Uvrtanje spoljnog navoja G 1/4″ u odgovarajući unutrašnji navoj
• Namena: Brzo povezivanje i odvajanje pneumatskih instalacija i alata sa sistemom komprimovanog vazduha
