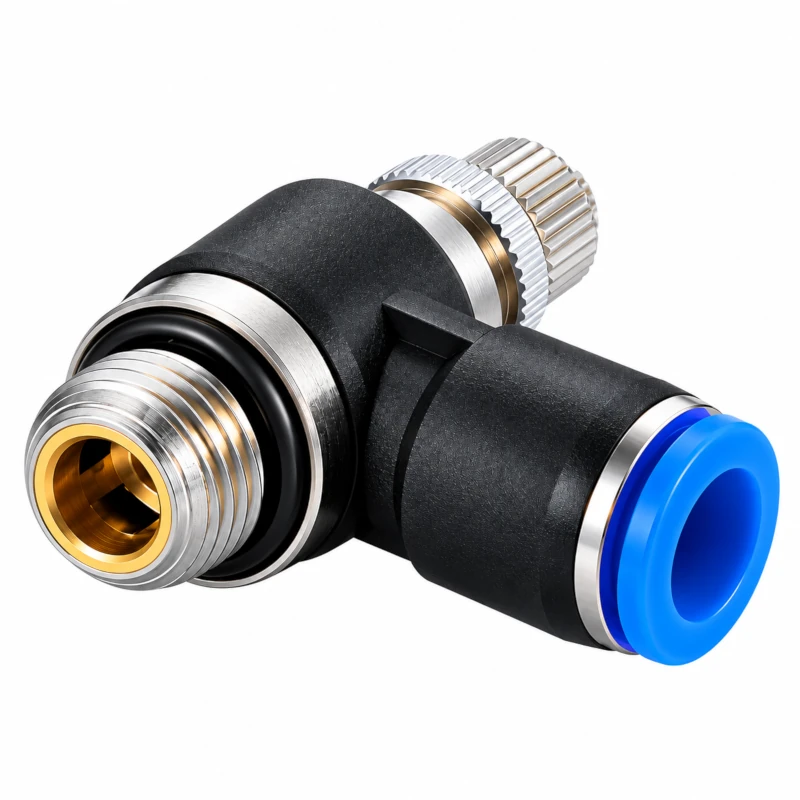

VENTIL PRIGUŠNO NEPOVRATNI NCS-10 G1/2“ CDC PNEUMATICS

Ventil prigušno nepovratni NCS-10 G1/2“ CDC Pneumatics

• Ventil prigušno nepovratni NCS-10 G1/2 CDC Pneumatics namenjen je za regulaciju protoka komprimovanog vazduha u pneumatskim sistemima.
• Omogućava kontrolisano prigušivanje protoka u jednom smeru, dok u suprotnom smeru omogućava slobodan protok vazduha.
• Ovakav način rada posebno je koristan kod pneumatskih cilindara, gde se regulacijom protoka može podešavati brzina izvlačenja ili uvlačenja klipnjače.
• Ventil se zato često koristi u industrijskoj pneumatici, automatizovanim mašinama, proizvodnim linijama i različitim pneumatskim instalacijama.
• Model je izrađen u kompaktnoj ugaonoj izvedbi i poseduje brzi priključak za pneumatsko crevo spoljašnjeg prečnika Ø10 mm.
• Sa druge strane nalazi se navojni priključak G1/2″, što omogućava direktnu montažu na odgovarajući pneumatski cilindar, razvodnik ili drugi element sistema.
• Podešavanje protoka vrši se pomoću regulacionog elementa na kućištu ventila.
• Korisnik na taj način može prilagoditi količinu vazduha i brzinu rada pneumatskog izvršnog elementa zahtevima konkretne mašine ili procesa.
• Ventil prigušno nepovratni NCS-10 G1/2 predstavlja praktično rešenje kada je potrebna kombinacija priključka za crevo Ø10 mm i većeg priključnog navoja G1/2″.
• Kompaktna konstrukcija, jednostavno povezivanje pneumatskog creva i mogućnost podešavanja protoka omogućavaju jednostavnu primenu u profesionalnim pneumatskim sistemima.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Tip: Prigušno-nepovratni ventil
• Fabrička oznaka: NSC 10G04
• Izvedba: Ugaona
• Prečnik pneumatskog creva: Ø10 mm
• Priključni navoj: G1/2″
• Maksimalni radni pritisak: 10 bar
• Maksimalna temperatura medija: +60°C
• Primena: Pneumatski sistemi i vakuum
• Regulacija protoka: Podesiva
• ØP: 17,5 mm
• L: 50,2 mm
• E: 47,5 mm
• A: 9,0 mm
• B: 19,6 mm
• H: 19 mm
• Masa: 92,2 g
