T-PRIKLJUČAK – RAČVA ZA CREVO PUT 10 YWPUT10 CDC PNEUMATICS

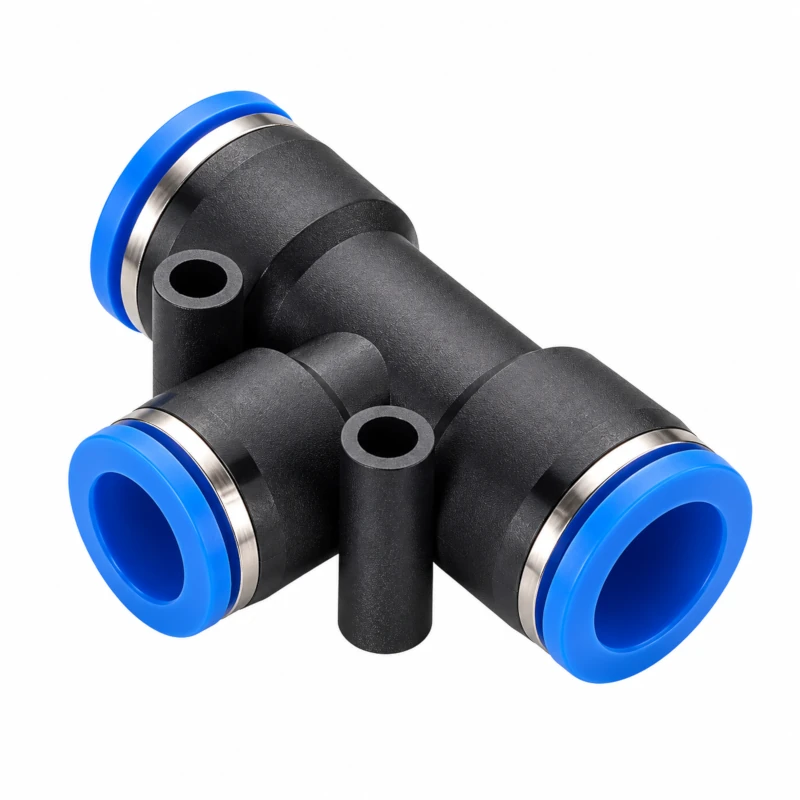

T-priključak – račva za crevo PUT 10 CDC Pneumatics (YWPUT10)

• T-priključak za crevo PUT 10 CDC Pneumatics je pneumatska T-račva namenjena za povezivanje tri pneumatska creva istog prečnika.
• Koristi se za jednostavno grananje i razvođenje komprimovanog vazduha u pneumatskim instalacijama.
• Model PUT 10 poseduje tri jednaka priključka za pneumatsko crevo spoljašnjeg prečnika Ø10 mm.
• Push-in sistem omogućava jednostavnu montažu creva bez dodatnog alata.
• Crevo se umeće direktno u priključak, dok se njegovo odvajanje vrši pritiskom na prsten spojnice.
• T-oblik spojnice omogućava razdvajanje jednog pneumatskog voda na dva pravca ili povezivanje tri dela instalacije.
• Zbog toga se ovaj tip priključka često koristi kod pneumatskih cilindara, ventila, razvodnika, automatizovanih mašina i različite industrijske opreme.
• CDC PUT04 predviđen je za rad sa komprimovanim vazduhom.
• Kompaktne dimenzije omogućavaju ugradnju i u pneumatske sisteme gde je raspoloživ prostor ograničen.
• T-priključak za crevo PUT 10 CDC Pneumatics predstavlja praktično rešenje za brzo formiranje račve u pneumatskoj instalaciji.
• Tri jednaka priključka Ø10 mm omogućavaju jednostavno povezivanje standardnog pneumatskog creva, dok push-in konstrukcija značajno ubrzava montažu, servisiranje i eventualnu zamenu creva.
• Pogodan je za profesionalne pneumatske instalacije, industrijsku automatizaciju, radioničku opremu i različite sisteme za distribuciju komprimovanog vazduha.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PUT 10 / PUT10
• Šifra: YWPUT10
• Tip: T-priključak / T-račva
• Broj priključaka: 3
• Prečnik creva: Ø10 mm
• Tip priključka: Push-in / brzi priključak
• ØP: 17,5 mm
• L: 25,5 mm
• E: 24,3 mm
• ØC: 4,3 mm
• B: 19,7 mm
• M1: 10,9 mm
• M2: 21,8 mm
• Unutrašnji otvor (orifice): 8,0 mm
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–990 kPa (oko 0–9,9 bar)
• Vakuum: do -750 mmHg
• Radna temperatura: 0–60 °C
• Težina: 19 g
