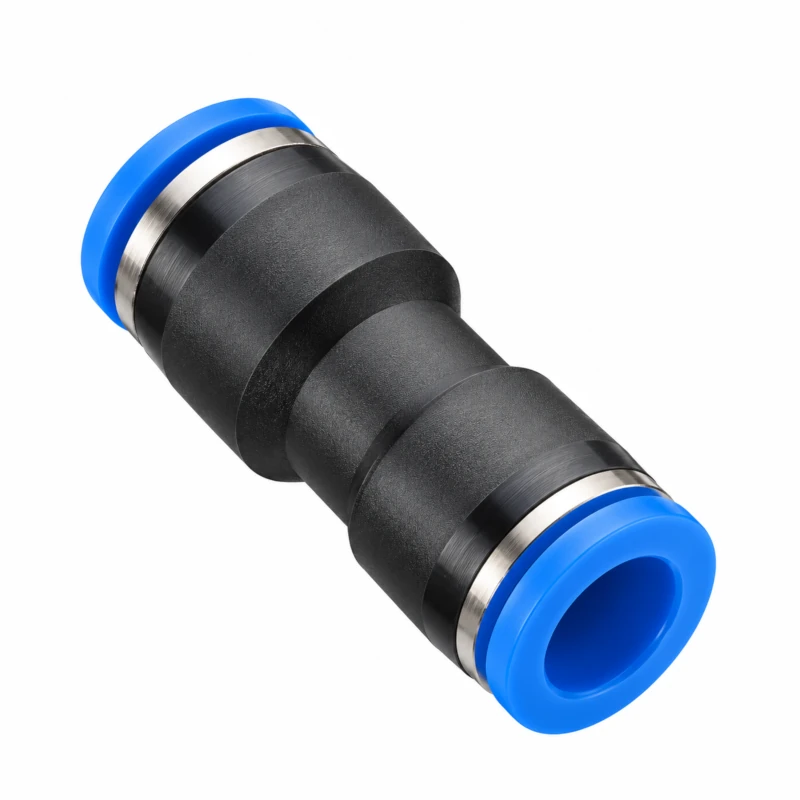

REDUCIR SPOJNICA – PRELAZ ZA CREVO 10–6 MM PG 10-06 YWPG1006 CDC PNEUMATICS

Reducir spojnica – prelaz za crevo 10-6 mm PG 10-06 YWPG1006 CDC Pneumatics

• Reducir spojnica 10-6 mm PG 10-06 CDC Pneumatics namenjena je za direktno povezivanje pneumatskih creva različitih prečnika.
• Omogućava jednostavan prelaz sa creva spoljnog prečnika 10 mm na crevo prečnika 6 mm. Oznaka ovog modela je PG1006.
• Spojnica koristi One-Touch, odnosno push-in sistem povezivanja.
• Crevo se jednostavno umeće u odgovarajući otvor spojnice. Na taj način montaža je brza i ne zahteva dodatne navojne adaptere.
• Otpuštanje creva se vrši pritiskom na prsten spojnice, što olakšava servisiranje i izmene pneumatske instalacije.
• Jedna strana PG1006 spojnice predviđena je za pneumatsko crevo Ø10 mm, dok druga prihvata crevo Ø6 mm. Unutrašnji prolaz iznosi 5 mm.
• Ravna konstrukcija omogućava redukciju prečnika bez promene pravca pneumatskog voda.
• Reducir spojnica 10-6 mm pogodna je za sisteme komprimovanog vazduha, pneumatske instalacije, industrijske mašine i opremu za automatizaciju.
• Prema specifikaciji PG1006, namenjena je za vazduh i nije predviđena za vodu, druge tečnosti ili gasove.
• Radni pritisak do 150 PSI omogućava upotrebu u velikom broju standardnih pneumatskih sistema.
• Kompaktne dimenzije i mala masa dodatno olakšavaju ugradnju. CDC Pneumatics PG1006 je praktično rešenje kada je potrebno brzo i uredno povezati pneumatska creva Ø10 i Ø6 mm.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PG1006 / PG 10-06
• Tip: ravna reducir spojnica
• Sistem povezivanja: One-Touch / Push-in
• Priključak 1 (D1): Ø10 mm
• Priključak 2 (D2): Ø6 mm
• Redukcija: 10 → 6 mm
• Spoljni prečnik P1: 17,5 mm
• Spoljni prečnik P2: 12,5 mm
• Ukupna dužina E: 39,9 mm
• Dimenzija B1: 20,2 mm
• Dimenzija B2: 16,4 mm
• Unutrašnji prolaz: 5,0 mm
• Masa: 9 g
• Radni medij: vazduh
• Radni pritisak: 0–150 PSI (oko 0–10,3 bar)
• Radna temperatura: 0 do +60 °C
• Negativni pritisak / vakuum: -750 mmHg (-750 Torr)
• Navojni priključak: nema
• Namena: povezivanje pneumatskih creva različitih prečnika
• Napomena proizvođača: nije namenjeno za primenu sa vodom, drugim tečnostima ili drugim gasovima
