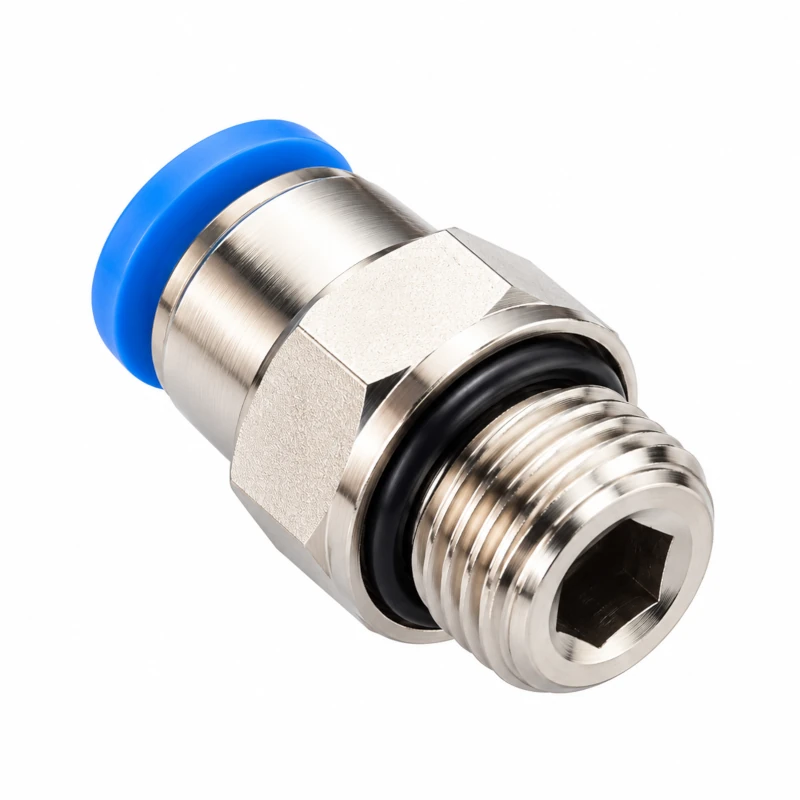

RAVNI UVRTNI PRIKLJUČAK ZA CREVO PCG 8-1/8″ YWPCG0818 CDC PNEUMATICS

Ravni uvrtni priključak za crevo PCG 8-1/8″ YWPCG0818 CDC Pneumatics

• Ravni priključak 8-1/8″ PCG CDC Pneumatics namenjen je za povezivanje pneumatskog creva spoljnog prečnika 8 mm sa komponentama koje koriste navojni priključak 1/8″.
• Pogodan je za izradu novih instalacija, kao i za održavanje i prepravke postojećih sistema komprimovanog vazduha.
• Priključak koristi push-in, odnosno One-Touch sistem povezivanja. Crevo se postavlja direktnim umetanjem u prihvat priključka. Ovakav način montaže ne zahteva dodatno stezanje creva i omogućava brzo formiranje pouzdane pneumatske veze.
• Sa jedne strane nalazi se prihvat za pneumatsko crevo Ø8 mm, dok druga strana služi za navojno povezivanje sa odgovarajućom pneumatskom komponentom. Ova kombinacija pogodna je za spajanje creva sa ventilima, cilindrima, razvodnicima i drugim elementima pneumatskog sistema.
• Ravni priključak 8-1/8″ ima pravolinijsku konstrukciju koja omogućava uredno vođenje pneumatskog creva direktno od mesta priključivanja.
• Kompaktna izvedba je naročito praktična kod mašina i pneumatskih sklopova gde je prostor za montažu ograničen.
• One-Touch mehanizam olakšava i održavanje sistema. Crevo se može jednostavno osloboditi pritiskom na prsten priključka.
• Na taj način zamena creva ili izmene pneumatskog razvoda mogu se obaviti brzo i bez komplikovanog rastavljanja instalacije.
• CDC Pneumatics PCG priključak predstavlja praktičan izbor za industrijsku pneumatiku, automatizaciju i različite sisteme komprimovanog vazduha.
• Kombinacija creva Ø8 mm i navoja 1/8″ omogućava njegovu primenu sa velikim brojem standardnih pneumatskih komponenti.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PC 08-01
• Šifra: YWPCG0818
• Tip: Ravni uvrtni pneumatski priključak
• Tip priključka: Push-in / brzi priključak + spoljni navoj
• Prečnik creva (ØD): 8 mm
• Navoj (T): R 1/8″ (BSPT), spoljni
• ØP: 14,0 mm
• L: 28,4 mm
• A: 8,0 mm
• B: 18,4 mm
• H1 (šestougao): 14 mm
• H2 (unutrašnji šestougao): 5 mm
• Unutrašnji otvor (orifice): Ø5,0 mm
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–150 PSI (do 10,3 bar)
• Vakuum: do -29,5 inHg (oko -750 mmHg)
• Radna temperatura: 0–60 °C
• Težina: 15 g
