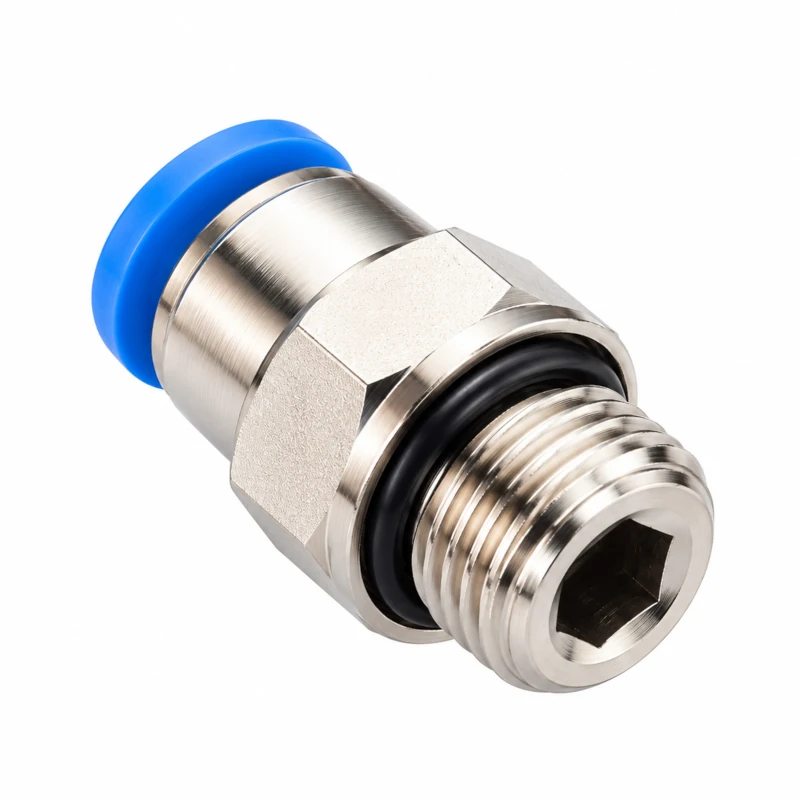

RAVNI UVRTNI PRIKLJUČAK ZA CREVO PCG 12-3/8″ YWPCG1238 CDC PNEUMATICS

Ravni uvrtni priključak za crevo PCG 12-3/8″ YWPCG1238 CDC Pneumatics

• Ravni priključak 12-3/8″ PCG CDC Pneumatics namenjen je za povezivanje pneumatskog creva spoljnog prečnika 12 mm sa komponentama koje imaju odgovarajući unutrašnji navoj 3/8″. Koristi se u sistemima komprimovanog vazduha kada je potrebno ostvariti direktnu vezu između creva i pneumatskog uređaja.
• Model PCG 12-3/8″ kombinuje push-in prihvat za crevo i spoljašnji navojni priključak. Ovakva konstrukcija pojednostavljuje montažu i smanjuje potrebu za dodatnim spojnim elementima.
• Jednostavno povezivanje pneumatskih komponenti
• Zahvaljujući push-in sistemu, crevo se postavlja direktnim umetanjem u priključak. Nije potrebno dodatno stezanje creva posebnim alatom. Prilikom montaže važno je koristiti crevo odgovarajućeg spoljnog prečnika i pravilno pripremiti njegov kraj.
• Ravni priključak 12-3/8″ pogodan je za povezivanje pneumatskih ventila, razvodnika, cilindara i drugih uređaja sa odgovarajućim navojnim otvorom. Pravolinijska izvedba posebno je korisna kada crevo treba da izlazi direktno iz priključne tačke, bez promene smera.
• Može se koristiti u proizvodnim pogonima, industrijskim mašinama, pneumatskim instalacijama i sistemima automatizacije. Kompaktna konstrukcija omogućava preglednije vođenje creva i olakšava raspored komponenti unutar mašine.
• Priključak je praktičan i prilikom održavanja opreme. Push-in mehanizam omogućava odvajanje creva pritiskom na oslobađajući prsten, nakon što se iz sistema ispusti pritisak. Time se pojednostavljuju zamena creva i naknadne izmene instalacije.
• CDC Pneumatics PCG 12-3/8″ predstavlja funkcionalno rešenje za povezivanje pneumatskog creva Ø12 mm sa navojnim priključkom 3/8″. Namenjen je korisnicima kojima su važni jednostavna montaža, uredna instalacija i praktično održavanje pneumatskog sistema.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PC12-G03 (standardna PC-G serija)
• Šifra: YWPCG1238
• Tip: Ravni pneumatski priključak sa spoljašnjim navojem
• Tip priključka: Push-in × muški G navoj
• Prečnik creva (ØD): 12 mm
• Navoj (T): G 3/8″
• ØP: 19,0 mm
• L: 27,2 mm
• A: 6,5 mm
• B: 21,9 mm
• H1 (Hex): 19 mm
• H2 (Hex): 8 mm
• Unutrašnji otvor (Orifice): 8,0 mm
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–150 PSI (do 10,3 bar)
• Vakuum: -29,5 inHg / -750 mmHg (-750 Torr)
• Radna temperatura: 0–60 °C
• Težina: 23,0 g
