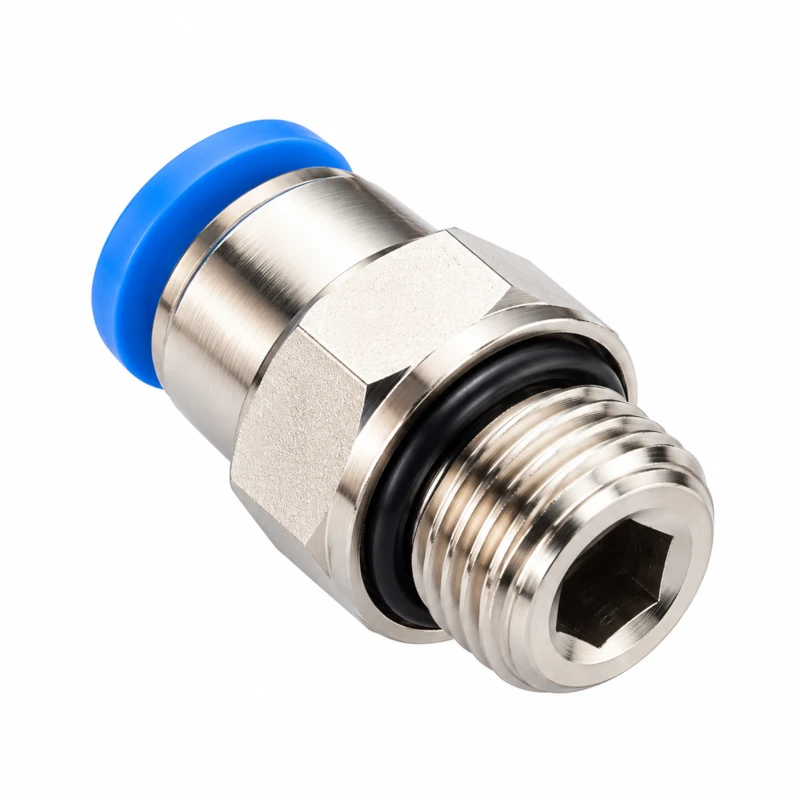

RAVNI UVRTNI PRIKLJUČAK ZA CREVO PCG 10-1/8″ YWPCG1018 CDC PNEUMATICS

Ravni uvrtni priključak za crevo PCG 10-1/8″ YWPCG1018 CDC Pneumatics

• Ravni priključak 10-1/8″ PCG CDC Pneumatics namenjen je za povezivanje pneumatskog creva spoljnog prečnika 10 mm sa komponentama koje koriste navojni priključak 1/8″. Pogodan je za izradu novih instalacija, održavanje i proširenje postojećih sistema komprimovanog vazduha.
• Priključak koristi push-in, odnosno One-Touch sistem povezivanja. Crevo se postavlja jednostavnim umetanjem u prihvat priključka. Ovakva konstrukcija omogućava brzu montažu i ne zahteva dodatno stezanje pneumatskog creva.
• Sa jedne strane nalazi se prihvat za crevo Ø10 mm. Na drugoj strani je muški navoj 1/8″ koji omogućava povezivanje sa odgovarajućom pneumatskom komponentom. Priključak se može koristiti sa ventilima, cilindrima, razvodnicima i drugim elementima pneumatskih sistema.
• Ravni priključak 10-1/8″ ima pravolinijsku konstrukciju. Namenjen je mestima na kojima pneumatsko crevo treba da nastavi direktno od priključne tačke, bez promene smera. Kompaktna izvedba olakšava postavljanje u različite mašine, uređaje i pneumatske sklopove.
• One-Touch sistem pojednostavljuje i servisiranje instalacije. Pritiskom na prsten priključka crevo se može brzo osloboditi. To olakšava zamenu creva, servis pneumatskih komponenti i naknadne izmene razvoda.
• CDC Pneumatics PCG priključak predstavlja praktično rešenje za industrijsku pneumatiku, automatizaciju i sisteme komprimovanog vazduha. Kombinacija prihvata za crevo Ø10 mm i navoja 1/8″ omogućava jednostavno povezivanje pneumatskog voda sa odgovarajućom opremom.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PC 10-01
• Šifra: YWPCG1018
• Tip: Ravni uvrtni pneumatski priključak
• Tip priključka: Push-in / brzi priključak + spoljni navoj
• Prečnik creva (ØD): 10 mm
• Navoj (T): R 1/8″ (BSPT), spoljni
• ØP: 16,1 mm
• L: 28,7 mm
• A: 8,0 mm
• B: 18,6 mm
• H1 (šestougao): 17 mm
• H2 (unutrašnji šestougao): 5 mm
• Unutrašnji otvor (orifice): Ø5,0 mm
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–150 PSI (do 10,3 bar)
• Vakuum: do -29,5 inHg (oko -750 mmHg)
• Radna temperatura: 0–60 °C
• Težina: 21,5 g
