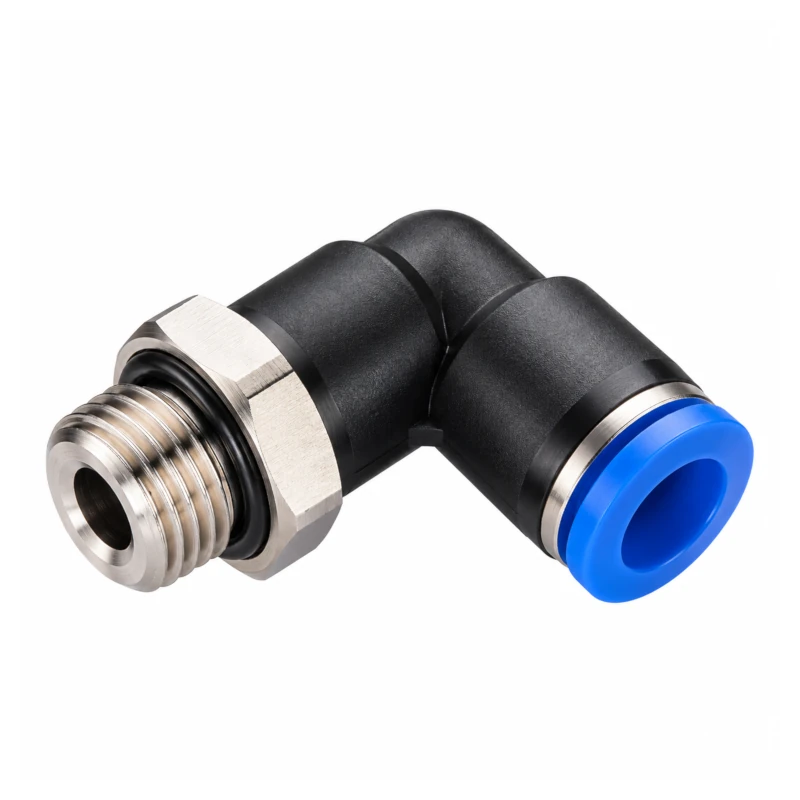

OKRETNO KOLENO PLG 8-1/8″ YWPLG0818 CDC PNEUMATICS

Okretno koleno PLG 8-1/8″ YWPLG0818 CDC Pneumatics

• Okretno koleno 8-1/8″ PLG CDC Pneumatics namenjeno je za povezivanje pneumatskog creva spoljnog prečnika 8 mm sa komponentama koje koriste navojni priključak 1/8″. Ugaona izvedba omogućava promenu pravca pneumatskog voda za 90°. Zbog toga je praktično rešenje na mestima gde nema dovoljno prostora za korišćenje ravnog priključka.
• Koleno koristi push-in, odnosno One-Touch sistem povezivanja. Pneumatsko crevo se jednostavno umeće u odgovarajući prihvat. Nije potrebno dodatno stezanje, što omogućava brzu montažu i uredno povezivanje elemenata pneumatske instalacije.
• Sa jedne strane nalazi se prihvat za crevo Ø8 mm, dok druga strana služi za navojno povezivanje sa pneumatskom komponentom. Kombinacija creva 8 mm i navoja 1/8″ pogodna je za povezivanje sa ventilima, cilindrima, razvodnicima i drugim elementima sistema komprimovanog vazduha.
• Okretno koleno 8-1/8″ omogućava usmeravanje izlaza za crevo nakon montaže. Položaj kolena može se prilagoditi rasporedu komponenti. Time se olakšava pravilno vođenje pneumatskog creva i smanjuje potreba za njegovim nepotrebnim ili oštrim savijanjem.
• Push-in mehanizam olakšava i održavanje sistema. Pritiskom na prsten priključka crevo se može brzo osloboditi i izvući. To pojednostavljuje servisiranje opreme, zamenu creva i naknadne izmene pneumatskog razvoda.
• CDC Pneumatics PLG koleno pogodno je za industrijsku pneumatiku, automatizaciju i različite sisteme komprimovanog vazduha. Okretna ugaona konstrukcija pruža veću fleksibilnost i omogućava uredniju montažu pneumatskih instalacija.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PL 08-01
• Šifra: YWPLG0818
• Tip: Okretno koleno 90°
• Tip priključka: Push-in / brzi priključak + spoljni navoj
• Prečnik creva (ØD): 8 mm
• Navoj (T): R 1/8″ (BSPT), spoljni
• ØP: 14,8 mm
• L: 28,0 mm
• E: 22,9 mm
• A: 8,0 mm
• B: 18,3 mm
• H (šestougao): 14 mm
• Unutrašnji otvor (orifice): Ø6,0 mm
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–150 PSI (do 10,3 bar)
• Vakuum: do -750 mmHg
• Radna temperatura: 0–60 °C
• Težina: 18 g
