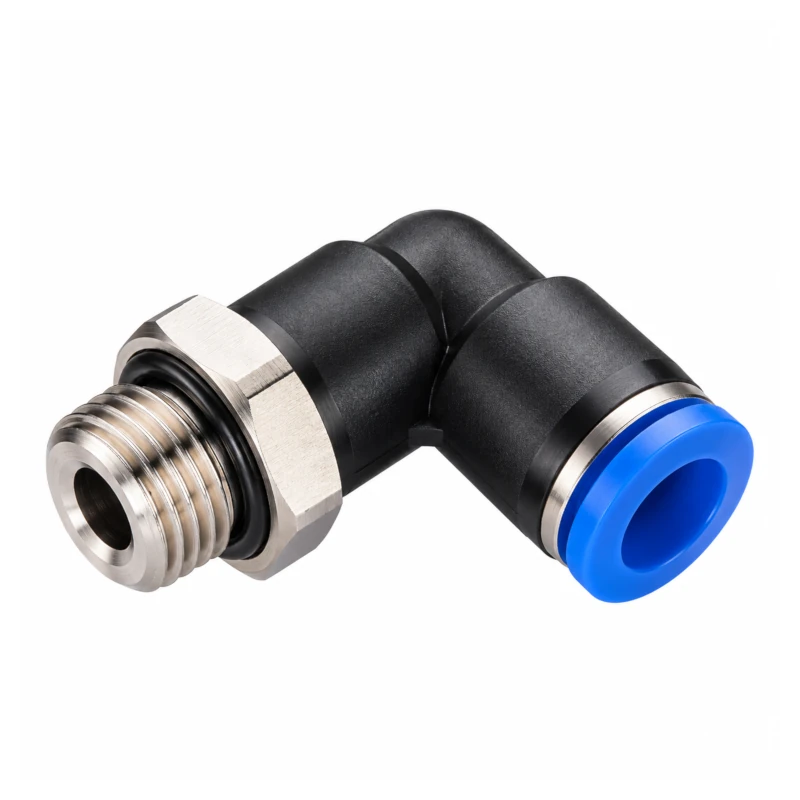

OKRETNO KOLENO PLG 4-1/4″ YWPLG0414 CDC PNEUMATICS

Okretno koleno PLG 4-1/4″ YWPLG0414 CDC Pneumatics

• Okretno koleno 4-1/4″ PLG CDC Pneumatics namenjeno je povezivanju pneumatskog creva spoljnog prečnika 4 mm sa komponentom koja ima odgovarajući navojni priključak veličine 1/4″.
• Predstavlja praktično rešenje za izradu i održavanje pneumatskih instalacija u kojima je potrebno promeniti pravac vođenja creva.
• Priključak koristi push-in, odnosno One-Touch sistem, koji omogućava brzo povezivanje pneumatskog creva bez dodatnog stezanja.
• Montaža se obavlja jednostavnim umetanjem creva u priključak. Ovakav način povezivanja olakšava postavljanje, zamenu i servisiranje pneumatskih vodova.
• Okretna konstrukcija kolena omogućava podešavanje pravca izlaza creva, što je posebno korisno prilikom montaže u ograničenom prostoru ili na mestima sa više pneumatskih priključaka.
• Oblik kolena omogućava promenu pravca vođenja creva za približno 90°, bez potrebe za dodatnim spojnim elementima.
• Okretno koleno 4-1/4″ prihvata pneumatsko crevo spoljnog prečnika Ø4 mm, dok navojna strana veličine 1/4″ služi za povezivanje sa odgovarajućom pneumatskom komponentom.
• Kod CDC Pneumatics priključaka oznaka 04 označava prečnik creva od 4 mm, dok se veličina navoja određuje prema oznaci konkretnog modela.
• Push-in mehanizam omogućava oslobađanje creva pomoću prstena za otpuštanje, što olakšava održavanje i eventualne izmene pneumatske instalacije.
• Koleno se koristi za povezivanje pneumatskih cilindara, razvodnih ventila, upravljačkih elemenata i drugih komponenti sistema komprimovanog vazduha.
• CDC Pneumatics PLG 4-1/4″ pogodan je za industrijsku pneumatiku, automatizaciju, proizvodne linije i različite uređaje koji koriste komprimovani vazduh.
• Kombinacija priključka za crevo Ø4 mm, navojnog spoja 1/4″ i okretne konstrukcije omogućava praktično povezivanje pneumatskih komponenti uz jednostavnije usmeravanje creva.

Tehničke karakteristike:

• Proizvođač: CDC Pneumatics
• Model: PLG 4–1/4″ / PL04-G02
• Šifra: YWPLG0414
• Tip: Okretno pneumatsko koleno 90°
• Tip priključka: Push-in / brzi priključak + spoljni navoj
• Prečnik creva: Ø4 mm
• Navoj: G 1/4″ (BSPP), spoljni, cilindrični
• ØP: 10,5 mm
• L: 23,5 mm
• E: 18,5 mm
• A: 6,5 mm
• B: 14,8 mm
• H (šestougao): 17 mm
• Unutrašnji otvor (orifice): Ø3 mm
• Težina: 17 g
• Radni medij: Komprimovani vazduh
• Radni pritisak: 0–150 PSI (do 10,3 bar)
• Vakuum: do -750 mmHg
• Radna temperatura: 0–60 °C
• Materijal tela: Tehnička plastika
• Navojni deo: Metalni / niklovani mesing
• Konstrukcija: Okretno koleno sa mogućnošću podešavanja smera creva
