Opis

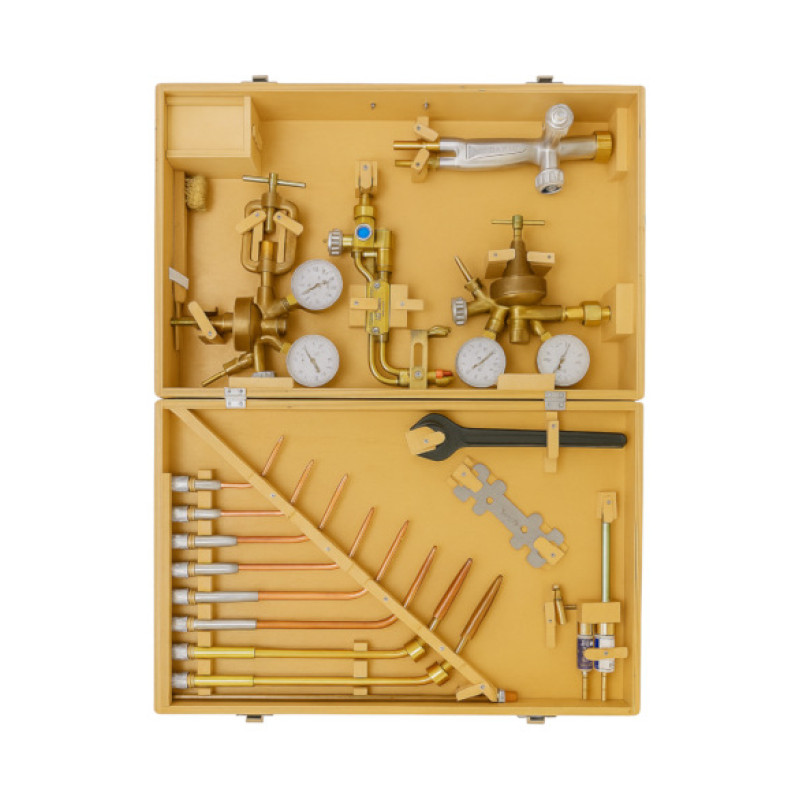

Garnitura za gasno zavarivanje i rezanje GZV 35.1 Teleoptik
- Rezanje čeličnih limova debljine do 300 mm
- Zavarivanje čeličnih limova debljine do 30 mm
- Princip rada: injektorski – pod visokim pritiskom
- Gorivi gas: acetilen
- Izvedba prema SRPS K.M6.020
- Masa garniture: 12,5kg
Sastav garniture :

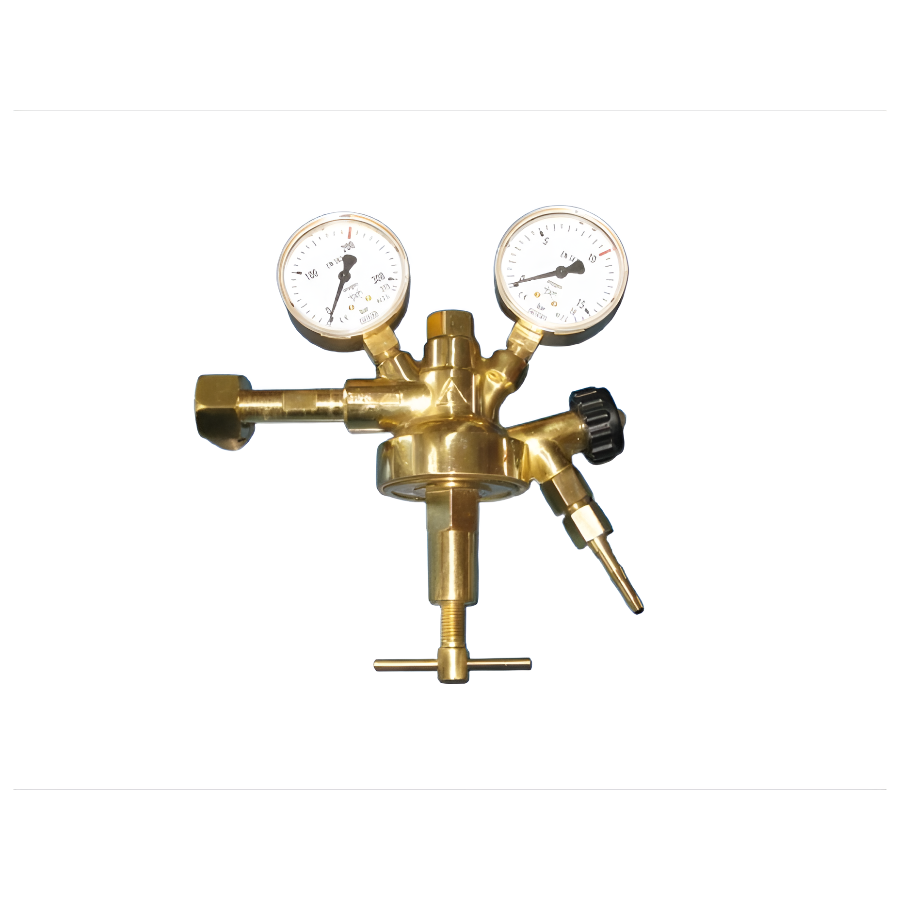

- Regulacioni ventil za kiseonik tip 311
Služi za smanjenje visokog pritiska u boci ili mreži na radne pritiske potrebne za gasno rezanje, zavarivanje ili druge namene.
Regulacioni ventil tip 311 radi na principu povratnog dejstva i namenjen je za upotrebu na bocama za kiseonik. Zabranjena je upotreba maziva i ulja!
Konstrukcija je prilagođena nameni što omogućava fino podešavanje i konstantno održavanje radnog protoka kao i potpunu sigurnost u eksploataciji.
– Navoj : W 21,8×1/14“
– Maks.ulazni pritisak : 200 bar
– Maks.izlazni pritisak : 10 bar
– Izlazni priključak navrtka : R1/4“ sa priključkom za gumeno crevo Ø 6
– Obezbeđen od povišenja pritiska u komori niskog pritiska ventilom sigurnosti
– Težina : 2 kg
-

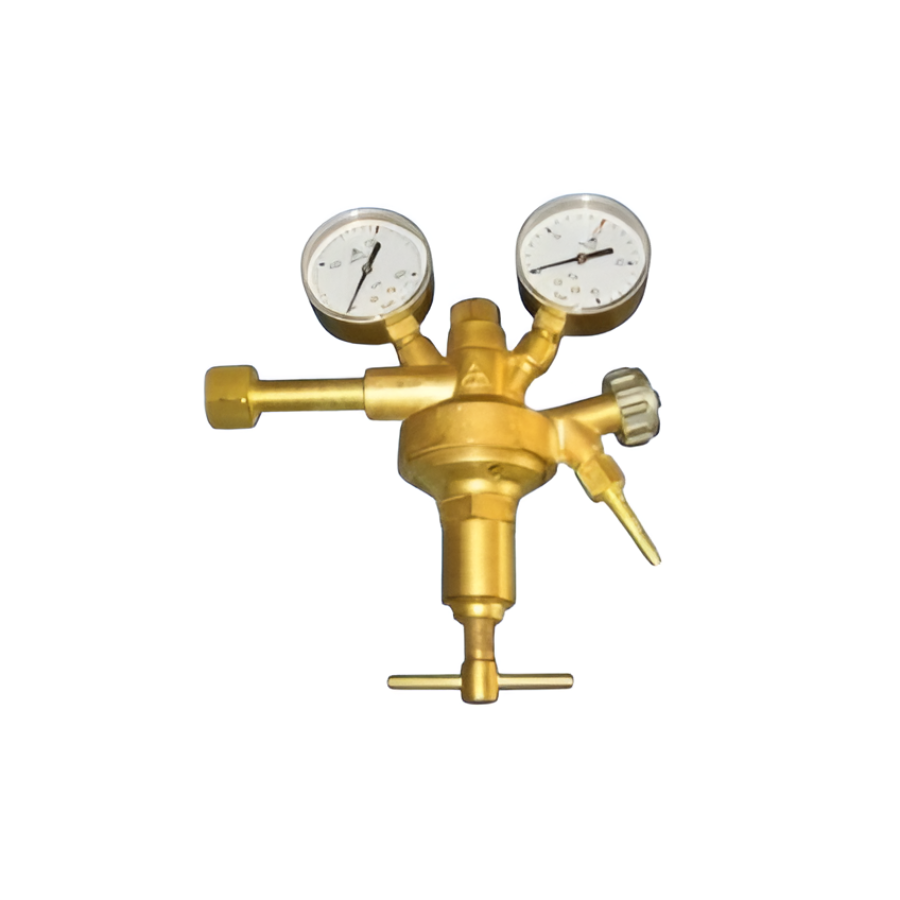

Regulacioni ventil za acetilen tip 436.6
Služi za smanjenje visokog pritiska u boci ili mreži na radne pritiske potrebne za gasno rezanje, zavarivanje ili druge namene.
Regulacioni ventil tip 436.6 radi na principu povratnog dejstva i namenjen je za upotrebu na bocama za acetline.
Konstrukcija je prilagođena nameni što omogućava fino podešavanje i konstantno održavanje radnog protoka kao i potpunu sigurnost u eksploataciji.
– Maks.ulazni pritisak : 25 bar
– Maks.izlazni pritisak : 1,5 bar
– Izlazni priključak navrtka : R3/8“ levi sa priključkom za gumeno crevo Ø 9
– Obezbeđen od povišenja pritiska u komori niskog pritiska ventilom sigurnosti
– Težina : 2,31 kg
-
Univerzalni rukohvat plamenika za zavarivanje i gorionika za rezanje tip 146-1
Služi za gasno zavarivanje, rezanje i srodne postupke. U sklopu sa plamenicima 147.3.; 147.4.; 147.5. proizvodnje Teleoptika univerzalni držač se koristi za gasno zavarivanje.
– Navoj R1/4“ za priključenje voda kiseonika preko navrtke i priključka za zavarivačko crevo Ø 6.
– Navoj R3/8“ levi za priključenje voda gorivog gasa preko navrtke i priključka za zavarivačko crevo Ø 9.
– Navoj M27x1,5 za priključenje navrke koja je sastavni deo univerzalnog držača 146-1 ili plamenika ili gorionika za rezanje.
– Težina : 0,56 kg
Komplet od 8 plamenika : tip 147.5 (6 plamenika) plus plamenici 147-7 i 147-8 za zavarivanje
čeličnih materijala debljine od 0,5 do 30 mm
- Gorionik za rezanje tip 148.2.1 – služi za rezanje čeličnih limova debljine od 3 do 300 mm. Gorionik 148.2.1 radi na injektorskom principu i kao gorivi gas koristi acetline.
Konstrukcija je prilagođena nameni što omogućava fino podešavanje i konstantno održavanje protoka acetilena i kiseonika u gorioniku kao i njihovo mešanje i sagorevanje. Pravilnim rukovanjem i održavanjem gorionik za rezanje postiže potpunu sigurnost u radu.
– Priključna mera za povezivanje sa 148.2.1 : M27x1,5
– Navoj M9 je priključna mera za montažu unutrašnje dizne
– Navoj M21x1,5 je priključna mera za spoljašnje dizne
– Dužina : 173 mm
– Težina : 1,1 kg - Komplet od dve spoljne i šest unutrašnjih mlaznica tip 859 za rezanje materijala debljian od 3 do 300 mm
- Kolica tip 148-4 za vođenje gorionika za rezanje
- Cevasti ključ tip 308-07
- Kombinovani ključ tip 308-06
- Viljuškasti ključ OK 30
- Metalna četka za čišćenje
- Suvi protivplameni osigurač R-1 za acetilen
- Suvi protivplameni osigurač R-2 za kiseonik
- Šestar za kružno rezanje tip 308-1
